دانلود رایگان پروژه های میکرو به زبان
تاريخ : جمعه ششم خرداد 1390 | 19:48 | نویسنده : باغبانزاده
تاريخ : جمعه شانزدهم خرداد 1393 | 10:49 | نویسنده : باغبانزاده
http://s5.picofile.com/file/8124890426/fg742p.exe.html



تاريخ : شنبه بیستم اردیبهشت 1393 | 14:15 | نویسنده : باغبانزاده
با سلام برنامه های اندرویدی رو که نیاز دارید برای ما پیغام بزارید و با قیمت 500 تومان تحویل بگیرید.

با تشکر

ایمیل :

barannoor69@yahoo.com

به طور  مثال برنامه

http://s5.picofile.com/file/8122790176/AirDroid.apk.html

رو دانلود کنید. البته لینک دانلودهای بعدی به این صورت داده نمیشود



تاريخ : شنبه بیستم اردیبهشت 1393 | 14:9 | نویسنده : باغبانزاده
با سلام به دوستان عزیزم

لینک دانلود فایل ها خراب شده و من هم سیستم عوض کردم و فایل اصلیشون روندارم

هر کسی از دوستان که فایل روداره برای من ارسال کنه تا تصحیح کنم


( میخام ببینم بین این همه آدم که فایل دانلود کرد چند نفر بر میگردونه )

با تشکر



تاريخ : یکشنبه هفتم اردیبهشت 1393 | 0:8 | نویسنده : باغبانزاده
برنامه pwm برای اتمگا 16 و 32


درود بر دوستان
امیدوارم حال همتون عالی باشه

من امروز میخوام PWM نرم افزاری رو به شما معرفی کنم
چون خیلی از دوستان دیدم که گذرشون به این کارها میخوره
همون ....



ادامه مطلب
تاريخ : جمعه پنجم اردیبهشت 1393 | 16:19 | نویسنده : باغبانزاده
http://s5.picofile.com/file/8121238200/D1esktop.zip.html



تاريخ : یکشنبه بیست و هفتم بهمن 1392 | 21:16 | نویسنده : باغبانزاده

در داخل پوشه PASW statistics 18_rasekhoon.net و داخل پوشه Setup رفته و فايل Setup_rasekhoon.net.exe را اجرا كنيد.



پنجره نصب باز مي‌شود و در آن سه گزينه ارائه شده است.



از سه گزينه ارائه شده گزينه single user license ... product را علامت بزنيد. (معمولاً به طور پيش فرض انتخاب شده و نيازي به دست كاري نيست).

در پنجره بعدي گزينه I accept ... agreement را انتخاب نماييد تا اجازه نصب داده شود. سپس Next را كليك كنيد.



در پنجره Readme Information گزينه Next را كليك كنيد.



جايي كه serial number مي‌خواهد چيزي وارد نكنيد و next را كليك كنيد.



در پنجره بعدي كه محل نصب را نشان ميدهيد توصيه ميكنيم تغييري نداده و فقط Next را كليك كنيد.



در پنجره بعدي گزينه Install را كليك كنيد.



منتظر بمانيد تا نصب برنامه به طور خودكار ادامه يافته و به مرحله نهايي برسد.



در انتهاي نصب برنامه، علامت گزينه Register with spss.com را برداريد و گزينه Cancel را كليك كنيد تا پنجره مربوط به Authorization Wizard بسته شود.



اگر همه انتخاب ها را طبق توصيه انجام داده باشيد برنامه شروع به كار نخواهد كرد در هر حال اگر برنامه شروع به كار كرد آن را ببنديد. سپس:

همه فايل هاي موجود در پوشه EQX را كپي كرده و در داخل پوشه نصب برنامه paste كنيد اگر از شما در مورد replace كردن پرسيد Yes to all را كليك كنيد. پوشه نصب معمولا در آدرس زير قرار دارد:



حال برنامه PASW 18 آماده كار است.





تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:9 | نویسنده : باغبانزاده
اموزش ساخت کادری که حرکت میکند
ال ای دی ها رو به صورتهایی که در بالا گفتیم لحیم کاری کرده فقط سیم منفی ال ای دی رو هنوز وصل نکنید.( پیشنهاد میکنم برای ساخت کادر از روش سری کردن چند تا ال ای دی و زدن مقاومت و سپس موازی کردن استفاده کنید)
خب حالا پنج سیم منفی میگیریم از کل کادر چگونه؟
به این صورت که:
از یک طرف شروع میکنیم به تریتیب
سیم منفی 1 رو وصل میکنیم به اولین منفیی که از ال ای دی کادر میبینیم
سیم منفی 2 رو وصل میکنیم به  دومین منفیی که از ال ای دی کادر میبینیم
.
..
...
تا پنجمین سیم رو هم وصل میکنم  توجه شود که سیم ها رو رنگی بگیرید که بتونید به راحتی تشخیص بدید که کدوم  سیم رو باید لحیم کنید.
دوباره این سیکل رو تکرار میکنید
سیم اولی
سیم دومی
سیم سومی
سیم چهارمی
و سیم پنجمی و تا آخر همین کار تکرار میشه تا کل کادر سیم کشی شود. خب
حالا پنج تا منفی داریم که پنج تا سیم  آوردیم بیرون از کادر
چشمک زن 5 کاناله درست میکنیم به صورت
زیر
از پرت دی دات صفر تا دی دات چهار
PORTD.0
PORTD.1
PORTD.2
PORTD.3
PORTD.4
و برنامه زیر رو میریزیم روی میکرو
http://s2.picofile.com/file/7969920535/kadr.zip.htm



تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:9 | نویسنده : باغبانزاده
بچه ها سلام
تابلو چرخاني که صحبتشو ميکردم  اينه
http://www.aparat.com/v/Q2Gip



تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:9 | نویسنده : باغبانزاده
سلام
خيلي از بچه ها ازمن سوال ميپرسن بهترين روش کدوم هست
به نظر من  روش سري و سپس موازي با يک مقاومت در آخر بهترين روش هستش
پاسخ شماره 4
 :applause:
سرعت کار بالاست من توي يه روز نزديک 6 متر کار زدم  با اين روش ولي با روش ها پاسخ شماره 1 ميتونم سه متر تا چهار متر کار بزنم توي يک روز



تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:8 | نویسنده : باغبانزاده
بچه ها سلام
حالتون خوبه
براي اينکه بدونيد چه تعداد ال اي دي چقدر جريان ميخاد خب
شما بايد ببينيد چند تا شاخه سري داريد ؟.
مثلا من صد تا شاخه سري دارمحالا جريان يه شاخه ال اي دي چقدره ؟؟
مثلا من هر شاخه جريانشو ده ميلي آمپر گرفتمپس ميشه تعداد شاخه ضربدر جريان يک شاخه به اضافه ي يک مقدار تلرانس
يه کار ديگم ميتونيد بکنيد ميتونيد جريان همه شاخه ها رو با هم جمع کنيد که اين کار با کار بالايي فرقي نداره :lol:

در آخر اگه جريان کل شما شد يک آمپر  ، اينو بدونيد که تغذيه اي که از بازار تهيه ميکنيد وقتي ميگن دوازده يک آمپر
اين يک آمپر ، يک آمپر واقعي نيستش
خيلي خوب باشه 0.8 آمپر جريان ميده
پس شما بايد يک آمپر بيشتر بگيري
پس ميشه دوازده دو آمپر


يه نکته اي ديگه بگم اينکه  هر جايي ال اي دي به ال اي دي کناري گير ميکنه اونو با استفاده از سوهان بسابونيد



تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:8 | نویسنده : باغبانزاده
سلام به همه
بر خود واجب دونستم این مطلب رو بگم
دوستانی که تابلو ثابت یا روان میسازند سیم تغذیه ای که از تابلو میاد بیرون حتما برای برق شهر باشه
چون مشتری دوست دارند تابلو رو به دوستاشون نشون بدن  ممکنه در نبود شما به برق بزنند

یا اگر هم سیم غیر دویست وبیست میارید بیرون حتما با چسب برق سیم رو عایق کنید و یا فیش بزنید سر سیم کسی به برق نزنه
مثال بزنم خوب بفهمید
یکی از بچه های سایت یک تابلو روان ساخته بود که به دلیل نبود فضای کافی در قاب مجبور شده بود تغذیه تابلو رو بیرون قاب نصب نماید قبل از نصب تغذیه پنج ولت مشتری تابلو رو به برق زده بود و باعث شده بود همه چی بسوزه
مثال بعدی تابلوی ثابت خودم
تابلو رو آماده کردم و برای نصب بردم برای نصب و.. بعد از چسب زدن و ...  چند ساعتی برای اینکه چسب کاری ها خشک بشه لازم بود
رفتم مغازه یه چند ساعت دیگه برای نصب بیام که دیدم تابلو رو بدون تغذیه دوازده ولت مستقیم زدن به برق
کل ال ای دی ها سوخته بود :angry: :angry: :angry: :angry:
اینو هم بگم که
خیلی از بچه ها دوست دارند بدونن تابلو ال ای دی با ورودی دوازده ولت را بدون اداپتور مستقیم به  دویست وبیست بدی چه اتفاقی میافته ( خودم خیلی دوست داشتم بدونم) :lol:فکر میکردم شاید ال ای دی ها کلاهکشون بپره :rolleyes:
ولی
تمام ال ای دی ها اتصال کوتاه شده بود و مقاومت اتصال باز
یعنی ال ای دی ها مثل سیم شده بودند و مقاومت هم بی نهایت شده بود



تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:8 | نویسنده : باغبانزاده
سلام به همه دوستان گلم
ميخام در مورد تابلوهاي ضد آب و بيرون مغازه بحرفم براتون

خب
بعضي از مشتري ها دوست دارند تابلو رو بيرون مغازه توي يه قاب بزنن تا بيشتر جلب توجه کنه

چند نکته رو بايد دقت کنيد.
1_ اينکه جنس شاسي  کار ( هموني که ال اي دي ها روشون سوار ميشن ) حتما از جنس پلکسي باشه
2_  بعد از اتمام کار  از پشت پايه هاي ال اي دي رو با رنگ چند بار رنگ بزنيد. ( جلوگيري از زنگ زدگي و قطع پايه ها )
3_ در آخر پشت تابلو رو آب بندي کنيد با چسب آکواريوم

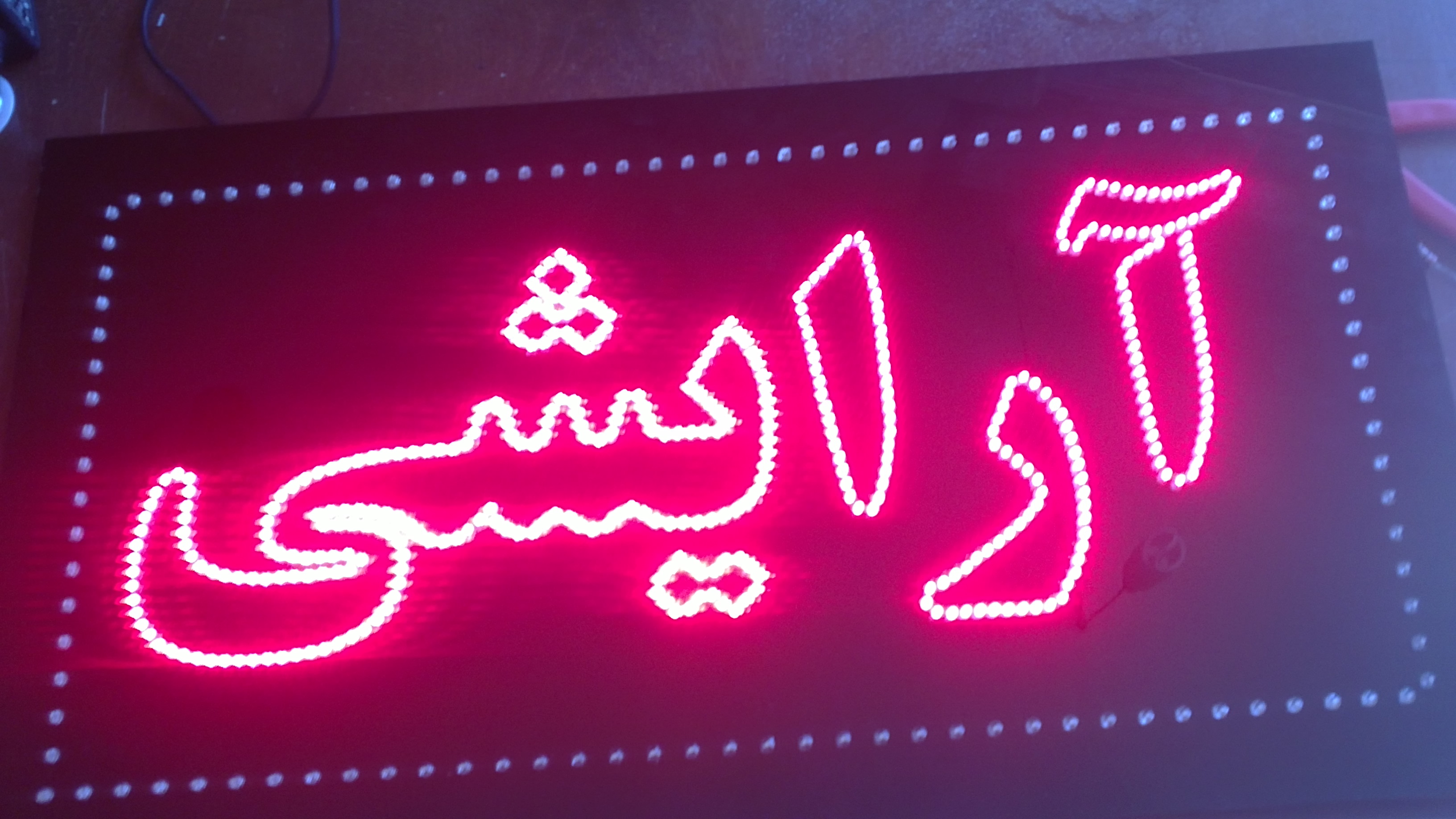

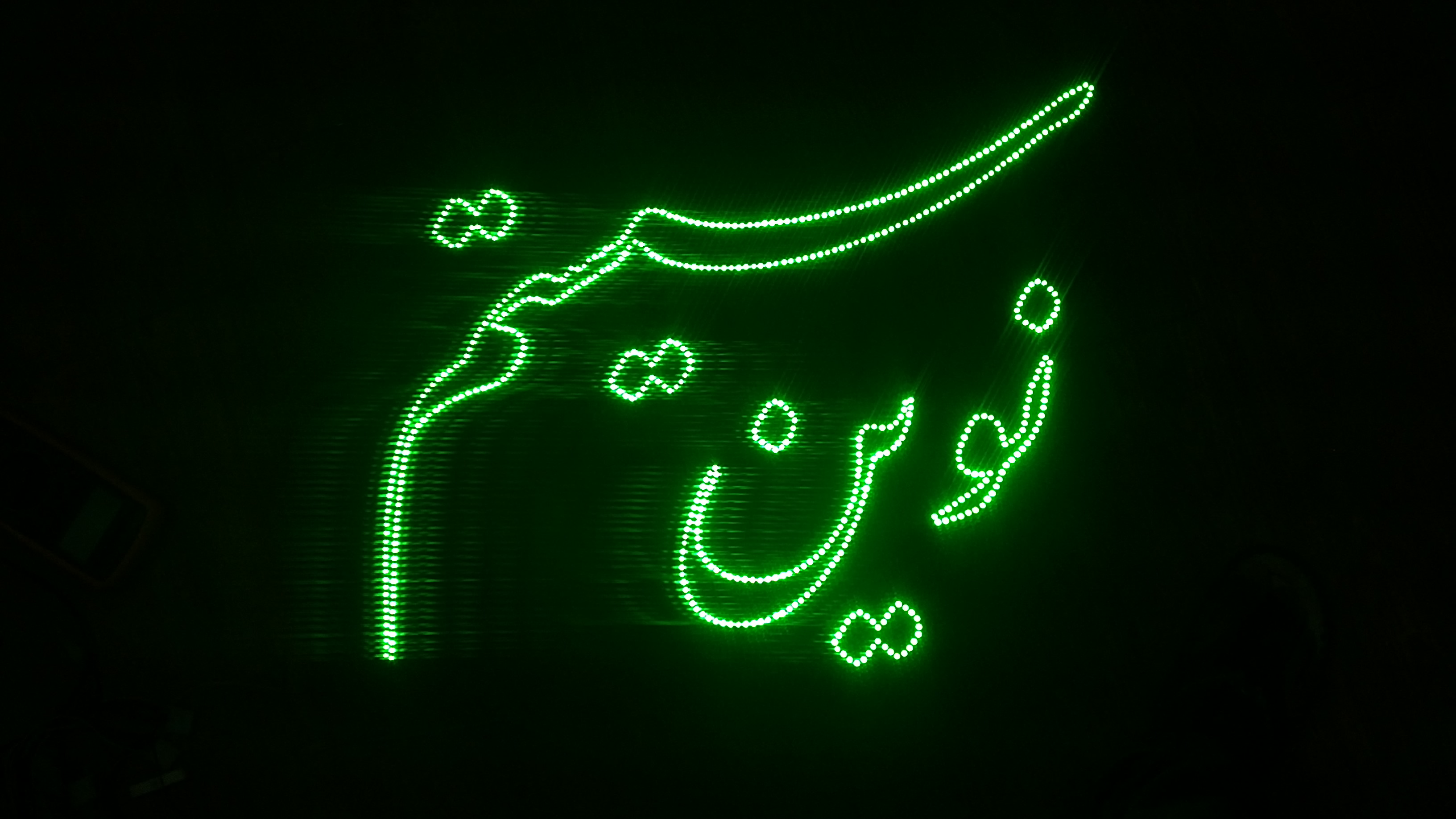

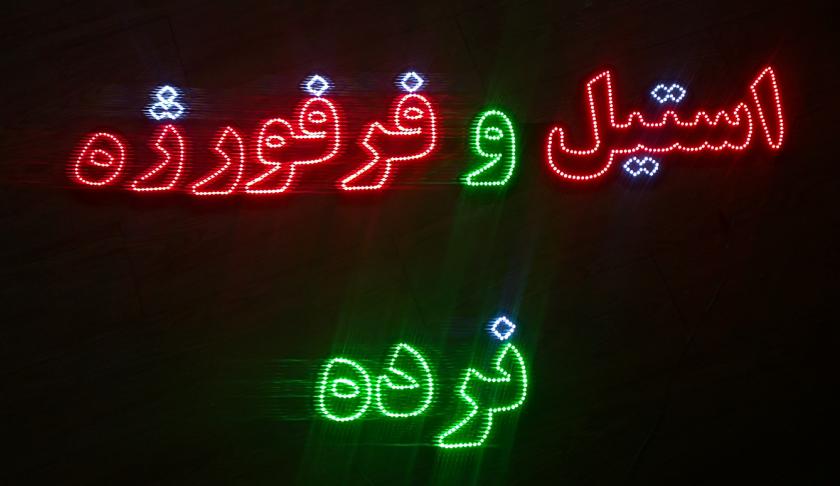

اين هم چند تا کار


نماي داخلي

و اين هم ويديو
http://www.aparat.com/v/ZirmJ
:whistling:



تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:7 | نویسنده : باغبانزاده
سلام مجدد
بچه ها خوبین
بعضی از بچه ها از من سوال میپرسن وقتی تابلو میسازیم چند تا ال ای دی اضافه میاریم
مثلا سه تا سه تا سری میکنم که یه دونه در آخر اضافه میاد
این یه دونه ال ای دی رو چیکار کنیم که تفاوت نوری نداشته باشیم
خب
جواب اینه که با ال ای دی کناری موازی کنید
به همین سادگی و به همین خوشمزگی
این هم عکس برای بهتر فهمیدن مطلب



تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:7 | نویسنده : باغبانزاده
سلام یه تجربه دیگه
تابلوهایی که امکان داره خیس شوند و یا توی اب و هوای مرطوب باشند ، سیم های پشت تابلو رو رنگ بزنید تا بد از چند ماه قطع نشود.
تابلوییی برای یکی از مشتری ها نصب کردم  البته پشت شیشه نمیدونم از کجا آب به تابلو میریخته بعد سه ماه آورد گفت "همش سوخته و گمون میکنم آب ریخته "  :angry: :angry:
 وقتی نگاه کردم دیدم هنوز خیسه پایه های ال ای دی ها زنگ زده و با یه حرکت دادن کوچک قطع میشوند.

اگه بتونید اول رنگ جلا بزنید و بعد رنگ بزنید خیلی بهتره و عایق هم میشود :nerd: :nerd:



تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:7 | نویسنده : باغبانزاده
تجربه دوستان
برای اینکه توان کمتری تلف بشه در ساخت تابلو های ال ای دی میتونید
برای ال ای دی های قرمز با ولتاژکاری دو تا دو و دو دهم
شش عدد ال ای دی سری کنید به همراه یه مقاومت یک اهم و سپس همه رو با هم موازی کنید



تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:6 | نویسنده : باغبانزاده
بچه ها سلام روش هاي ديگه هم ترکيبي از اين روش هايي هست که گفتم
به روش زير توجه کنيد
ولتاژ کاري ال اي دي ها 2 ولت هستش
خب!
شش عدد با هم سري ميکنيم و بعد تمام سري ها رو با هم موازي ميکنيم بدون مقاومت
در آخر يه مقاومت وات بالا بزاريد براي کل ال اي دي
وات بالا ديگه بستگي داره به تواني که بايد داخل مقاومت تلف بشه
مثلا جريانشو ميگيريد و ولتاژي هم که دو سر مقاومت مي افته رو ميگيريد با ولتمتر
سپس جريان در ولتاژ ميشه توان مقاومت
 :wink: :wink: :wink:
خب مقدار مقاومت هم بسته به تعداد ال اي دي هايي هست که با هم موازي هست
اين روش خوب و سريع هستش
من هر وقت نميرسم تابلوهامو سر موقع تحويل بدم مقاومت براي هر شاخه نميزارم و در آخر يه دونه ميزارم
اين هم يه عکس از اين روش
البته  در آخر يه مقاومت گذاشتم

توي اميتر ترانزيستور گذاشتم مقاومته رو
يعني اينکه يه سر مقاومت به اميتر وصله و يه سرش به زمين :nerd:



تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:6 | نویسنده : باغبانزاده
روش سوم

در این روش برق شهر را با دیود یک سو کرده سپس با خازن ریپل آن را گرفته و در آخر به تعداد مورد نیازی ال ای دی وصل میکنیم این رو هم بگم که ولتاژ خروجی  از دو سر خازن تقریبا برابر میشه با سیصد ولت


مثال :

 ولتآژ کاری ال ای دی ها سه ولته

ولتاژ دو سر خازن رو میگیرم  مثلا ولتاژ دو سر خازن شده 280 ولت

حالا مثلا ال ای دی ها رو به صورت نود تایی با هم سری میکنیم تا ولتاژ کاریش بشه 90*3 مساوی 270

خب ولتاژ خروجی ما 280 ولت بود  و ولتازی که دو سر نود عدد ال ای دی می ا فته به صورت سری 270 ولته  ده ولت دیگه باقی میمونه که میندازیمش دو سر یه مقاومت و اندازه مقاومت رو هم به دست میاریم

میخواهیم جریان ده میلی از همه عبور کنه

ده ولت تقسیم بر ده میلی آمپر میشه یک کیلو اهم

عیب این روش

 یه ال ای دی بسوزه همه خاموش میشن

خطر برق گرفتگی هم داره

عمر ال ای دی ها کم میشه به خاطر استاندارد نبودن تغذیه ( ریپل دار بودن خروجی)

خوبی این روش

سری کردن ال ای دی ها راحته و خیلی سریع میتونیم یه تابلو ببندیم



تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:6 | نویسنده : باغبانزاده

اموزش ساخت تابلو  ثابت روش دوم
روش دوم به این صورت هست که تمام ال ای دی ها رو با هم موازی میکنیم ( مثبت ال ای دی ها به هم  منفی هاشون هم به هم)

بعد تعداد ال ای دی ها رو میشماریم به طور مثال
ما میخواهیم بنویسیم ECA با LED  قرمز تعداد ال ای دی استفاده شده 20 عدد است ( مثاله هاااا) . چون ولتاژ کاری ال ای دی قرمز 2 تا 2.2 است پس متوجه می شویم که باید  پنج  تا گروه سری داشته باشیم با یه مقاومت

سپس این پنج گروه ال ای دی رو با هم سری میکنیم مثل شکل زیر با یه دونه مقاومت که مقدارشو هنوز نمیدونیم

حالا 20 تا ال ای دی رو به  پنج تا گروه موازی تبدیل میکنیم
یعنی  پنج تا گروه ال ای دی که هر گروه ما  چهارتا ال ای دی با هم موازی شده است . برای راحتی کار شما هر چهارتا ال ای دی رو فکر کنید یک ال ای دی است یعنی فکر کنید سه تا ال ای دی دارین که میخواهید با هم سری کنید و در آخر یه مقاومت
حالا چطوری مقاومت رو حساب کنیم؟؟؟
یک گروه ال ای دی رو در جریانی که ما میخواهیم از ال ای دی ها عبور کنه میکنیم مثلا ما میخواهیم از ال ای دی ها جریان ده میلی آمپر عبور کنه پس یک گروه که چهارتا ال ای دی داشت رو در ده میلی آمپر ضرب میکنیم
جریان کلی شد چهل میلی آمپر
چرا یک گروه( چهارتایی) رو در ده میلی آمپر ضرب کردیم مگه ما بیست تا ال ای دی نداشتیم؟؟؟
چون گروه ها با هم سری هستند و جریان در مدارات سری یکسان است
حالا ولتاژی که دو سر مقاومت می افته چند ولته ؟( منبع ما دوازده ولته )  خب پنج  تا  دو ولتی برای ال ای دی ها میفته چقدر دیگه میمونه؟
دو  ولت درسته؟
خب این دو ولت هم دو سر مقاومت افت میکنه
حالا دو ولت تقسیم بر چهل میلی آمپر میشود 50 اهم پس مقاومت ما شد 50 اهم

این روش داریا عیب ها و برتری هایی نسب به روش های دیگه هست
برتری:
1) اگه یه ال ای دی اتصال باز بشه ( اکثر ال ای دی ها اتصال باز میشن) فقط یک ال ای دی خاموش میشه
2)سرعت بالا در کار
عیب :
1) اگه یه اتصال کوتاه بین یه گروه ال ای دی اتفاق بیفته اون دسته ال ای دی خاموش میشود و جریان خیلی زیادی از دو گروه دیگه از ال ای دی ها عبور میکنه . ( مخصوصا توی سفید اچ جی، من هر چی ال ای دی اچ جی سفید زدم بعد از شش ماه اتصال کوتاه شدن برای همین من دیگه از این روش کلا استفاده نمیکنم)
2)اگه با یه بی دقتی  یه اشتباهی انجام بدین ممکنه دوازده ولت رو دو سر یه گروه ال ای دی بیندازید و یه گروه ال ای دی رو به باد بدین
3)ولتاژ کاری تمام ال ای دی ها یکسان نیست مثلا توی یه بسته ال ای دی ولتاژ کاری 3 تا 3.2 نوشته ولی بعضی ال ای دی ها ولتاژشون شاید 2.8 هم باشه وقتی این ولتاژ کاری کم با ولتاژ کاری 3.2 با هم موازی میشوند تمام ال ای دی ها مجبورن کمترین ولتاژ کاری رو به خودشون بگیرن مثلا من که از این روش استفاده میکردم ولتاژ کاری تمام ال ای دی ها 2.6 می شد . به همین خاطر برای اینکه ال ای دی ها بخواهند به نور یکسانی دست پیدا کنند باید جریان زیادی ازشون عبور داده بشه در غیر این صورت نور یکنواختی نخواهند داشت ( ولتاژ ال ای دی هر چه از ولتاژ کاری خودش دورتر باشه نورش کمتر میشه)
یه نکته ای رو هم بگم توی این روش جنس ال ای خیلی مهمه
پیشنهاد من به دوستان سعی کنید از این روش استفاده نکنید مخصوصا برای رنگ سفید مارک HG
نکته : سیم هایی که با اون ال ای دی ها رو با هم موازی میکنید حتما از سیم نمره ی 0.50 کمتر نباشه چون جریان زیادی از سیم ها عبور میکنه
توی این مثال از بیست ال ای دی استفاده کردم ( یادگیری آسون تر بشه ) شاید شما چندین هزارتا ال ای دی داشته باشید که بخواهید از این روش استفاده کنید تنها تفاوت بین مثال من با چندین هزارتا ال ای دی تنها در تعداد ال ای دی های موازی شده ی هر گروه میباشد
نکته : شاید توی تقسیم چند تا ال ای دی کم یا زیاد بیاد مثلا 3001 ال ای دی سفید داریم میخواهیم از روش موازی استفاده کنیم
باید به سه گروه تقسیم کنیم و بعد با هم سری کنیم
دوتا گروه ما میشه 1000 تا ال ای دی یکی از گروه ها میشه 1001
نکته آخری
به این روش اول موازی بعد سری می گویند.
برای ال ای دی های قرمز و زرد که ولتاژ کاریشون 2 تا 2.2 است کل ال ای دی ها به  پنج تقسیم میشوند ( پنج گروه ال ای دی موازی )
و برای سفید ، آبی و سبز که ولتاژ کاریشون 3 تا 3.2 هست کل ال ای دی ها به سه تقسیم میشوند.( سه گروه ال ای دی موازی )
اگه تو آموزش اشکالی یا نقصی بود بهم پیام خصوصی بدین تا درستش کنم



تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:5 | نویسنده : باغبانزاده
روش اول :
کلي ترين روش براي بستن تابلو LED  که اکثرا دارن از اين روش تابلوهاشونو ميبندن به اين صورته که

چند تا ال اي دي ( بسته به ولتاژ ال اي دي ها ) با هم سري ميکنند يه مقاومت جلو راهش ميبندند تا جريان رو کنترل کنه .
خب حالا چطوري اين مقادير رو بفهميم و بدست بياريم
ولتاژ ال اي دي ها روي بسته ال اي دي نوشته  به بسته هاي زير توجه کنيد

 خب روي يه بسته ولتاژ کاري ال اي دي نوشته 2 تا 2.2
روي بسته بعدي نوشته 3 تا3.2 خب جريان و اطلاعات ديگه هم هست
حالا ميمونه منبع و مقاومت که بايد بدونيم چي ميخواهيم بزاريم
مثلا من منبعم رو دوازده ولت انتخاب ميکنم و مي خواهم مقاومت مورد نياز رو براي ال اي دي سفيد حساب کنم
خب به نظرتون چند تا ال اي دي با هم سري بشه بهتره؟؟؟
آره درست گفتيد سه تا ال اي دي با هم سري بشه ميشه 9 ولت و سه ولت ديگر بايد دو سر يه مقاومت افت کنه چرا ما از يه ال اي دي ديگه استفاده نکرديم تا هم مقاومت نزنيم هم راحت تر باشيم
علتش اينه که مقاومت جريان رو کنترل ميکنه و بايد با مقاومتي که ميزاريم دستور بدهيم چقدر جريان وارد ال اي دي ها بشه
خب هر ال اي دي سه ولت برميداره  سه تا سه ولت ميشه نه ولت سه ولت ديگه ميمونه که ميفته دو سر يه مقاومت که مقدارشو هنوز نميدونيم
حالا روي بسته ال اي دي نوشته جريان 15 تا 20 ميلي آمپر
اين نکته رو بدونيد که براي تابلو روان و تابلو ال اي دي جريان 10 ميلي امپر کافيه و از اون بالاتر لازم نيست
هر چي جريان کمتر باشه عمر ال اي دي بيشتر ميشه
خب پس شد
ولتاژ دو سر مقاومت سه ولت و جريان عبوريش هم ده ميلي آمپر ( حالا اگه نور بيشتر کسي ميخواهد ميتونه بيشتر بگيره مثلا 15 ميلي حساب کنه)
سه تقسيم بر ده ميلي آمپر ميشه سيصد اهم  مقاومت استاندارد سيصد و سي اهم ميشه
اين سه تا از هزاران ال اي دي بود که قراره با هم جمع و جورش کنيم . باقي ال اي دي ها رو هم به همين سبک ميبنديم . و سپس تمام گروهها رو با هم موازي ميکنيم مثل شکل زير

اين روش ايتدا سري و سپس موازي نام دارد




تاريخ : دوشنبه بیست و دوم مهر 1392 | 14:5 | نویسنده : باغبانزاده
با سلام
در قسمت تابلو ثابت روش های مختلفی برای بستن تابلوهای ال ای دی دوستان ما ذکر کردند.
البته به خاطر اسپم های زیادی که تو قسمت تابلو ثابت هست خوندن همه صفحات خیلی سخته
برای همین من  تصمیم گرفتم اون روشها رو در این قسمت بنویسم تا برای کسی که تازه وارد وبلاگ میشه راحت تر بتونه روش ها رو پیدا کنه و بخونه



تاريخ : جمعه پانزدهم شهریور 1392 | 17:20 | نویسنده : مسعود خاني
با سلام خدمت بازدید کنندگان و دوستان عزیز

جهت ساخت و سفارش پروژه های الکترونیکی خود ( برنامه نویسی . PCB ,مدارات دیجیتال ، انالوگ ، تابلو LED ثابت تابلو روان و.... ) با ایمیل های زیر تماس بگیرید .

                                 barannoor69@yahoo.com (مجتبی باغبانزاده -> مدیریت وبلاگ )

masoud.khani_70@yahoo.com  (مسعود خانی )


جهت مشاهده برخی از نمونه کارهای انجام شده به وبلاگ زیر مراجعه کنید  .

Avr1.blogsky.com


برچسب‌ها: ساخت پروژه, برنامه نویسی, PCB, مدارات دیجیتال, انالوگ

تاريخ : شنبه چهاردهم اردیبهشت 1392 | 22:46 | نویسنده : باغبانزاده
دیاک چیست ؟

دیاک مانند یک تریستور بدون بیس است و تا زمانیکه ولتاژ دو سر آن به حد ولتاژ شکست نرسد جریان را هدایت نمی کند ولی زمانیکه ولتاژ دو سر آن به حد ولتاژ شکست برسد ، هادی شده و جریان را هدایت می کند و ولتاژ دو سر آن کم می شود . از پالس های ایجاد شده توسط دیاک برای تحریک پایه گیت ترایاک در مدارات فرمان استفاده می شود.

علامت و نماد دیاک در مدارات الکترونیکی

طریقه تست کردن دیاک ؟

اگر اهم متر را روی *10 کیلو قرار دهیم و به دوسر دیاک بزنیم از هیچ طرفی نباید راه بدهد . در این صورت دیاک سالم است



تاريخ : چهارشنبه چهارم اردیبهشت 1392 | 8:0 | نویسنده : باغبانزاده

orde-madar

قیمت ها :

حداقل سفارش ۱۰ سانت در ۱۰ سانت
یک رو هر سانت ۵۰ تومان
دو رو متالیزه هر سانت ۹۰ تومان
هزینه فتوپلات ——– ۳۰۰۰ تومان
توضیحات :
در تولید نمونه هزینه چاپ سبز ۲۰۰۰۰ تومان و راهنما هم ۲۰۰۰۰ می باشد و ابعاد مطرح نمی باشد .
برای تولید متالیزه ، ۲ فیلم فتوپلات و یک رو ، یک فیلم مورد استفاده قرار میگیرد .
برای تولید متالیزه ، ۲ سری چاپ سبز و یک رو ، یکسری چاپ سبز مورد استفاده قرار میگیرد .

برای تولیدات نمونه ای نیاز به چاپ سبز ندارد تا سایز ۱۰ در ۱۰ ، متالیزه ۱۵۰۰۰ تومان و یک رو فایبر ۸۰۰۰ تومان
************************************************** ****************************

تیراژ بالای ۱۲۰۰۰ سانت میباشد. قیمت :
فنولیک رو هر سانت ۱۵ تومان
فایبر یک رو هر سانت ۲۷ تومان
فایبر دو رو متالیزه هر سانت ۷۵ تومان
توضیحات :
در تولید تیراژ هزینه چاپ سبز و راهنما رایگان می باشد .

>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> (235) مرتبه این مطلب بازدید شده است



تاريخ : دوشنبه یازدهم دی 1391 | 19:12 | نویسنده : باغبانزاده




LED قطعه ای الکترونیکیه که از پیوندی نیمه هادی ساخته شده و الکتریسیته رو به نور تبدیل میکنه . این المان هم مثل بقیه قطعات الکترونیکی مشخصات خاص به خودش رو داره که باید حتما برای استفاده ازش اونا رو یاد بگیریم تا بتونیم درست باهاش کار بکنیم و توی مدارهامون طول عمرش زیاد باشه !

منبع : http://kit.blogsky.com مهدی مشرقی کاشانی





ادامه مطلب
تاريخ : پنجشنبه سی ام آذر 1391 | 19:36 | نویسنده : باغبانزاده

در این پروژه با نحوه بدست آوردن فاصله از طریق امواج آلتراسونیک آشنا می شوید.حداقل فاصله محاسبه شده توسط این مدار 28 سانتی متر و حداکثر آن 3.6 متر است.



قطعات مورد نیاز

سنسور آلتراسونیک
میکروکنترلر PIC 16F873
LM833
LM538
4011
رگولاتور 7805
رگولاتور 7809
ترانزیستور 1815
ترانزیستور1015
خازن
نقشه مدار
توضیحات مدار
سرعت صوت
برنامه میکروکنترلر
برنامه اسمبلی
برنامه HEX

قطعات مورد نیاز

1.2 عدد سنسور آلتراسونیک گیرنده و فرستنده
2.1 عدد آیسی LM833
3.1 عدد آیسی LM 538
4.1 عدد آیسی PIC 16F873
5.1 عدد رگولاتور 7805
6.1 عدد رگولاتور 7809
7.3 عدد ترانزیستور 2SA1015
8.3 عدد ترانزیستور 2S1815
9.3 عدد 7SEGMENT آند مشترک
10.1 عدد کریستال 4MHz
11.2 عدد خازن)22P
12.7 عدد مقاومت 330 اهم
13.1 عدد پتا نسیو متر 1 کیلو اهم
14.6 عدد مقاومت 5.6 کیلو اهم
15.6 عدد خازن 0.1 میکرو فاراد
16.3 عدد خازن 1000 پیکو فاراد
17.1 عدد 100 میکرو فاراد
18.2 عدد دیود 1SS106
سنسور آلتراسونیک

این سنسور به صورت دو pack مجزای گیرنده و فرستنده موجو د می باشد.این دو سنسور به صورت یک پک(pack) واحد نیز وجود دارد. فرکانس تولید شده توسط این سنسور 40 کیلو هرتز می باشد.به شماتیک درونی این سنسور در شکل زیر توجه کنید.

میکروکنترلر PIC 16F873


در این مدار از ویژگی تولید امواج (A/D) آنالوگ به دیجیتال این آیسی و ههچنین از آن جهت محاسبه و درایو کردن 7segment ها جهت نمایش فاصله نیز استفاده شده است.



LM833

این آیسی جهت تقویت امواج آلتراسونیک به میزان 60 دسی بل(db) در قسمت گیرنده مورد استفاده قرار می گیرد.




LM538

این آیسی جهت آشکار سازی امواج آلتراسونیک، در این مدار مورد استفاده قرار می گیرد.




4011

امواج آلتراسونیک تقویت شده توسط دو آیسی فوق، توسط این آیسی hold یا نگهداری می شود.،و وارد میکروکنترلر می شود .،عملکرد این آیسی در این مدار به نوعی شبیه فلیپ فلاپ نوع D است.این آیسی همانطور که در شکل ملاحظه می کنید.، دارای 4 گیت NAND است.




رگولاتور 7805

این آیسی جهت تثبیت ولتاژ به میزان 5 ولت جهت مصارف قطعاتی که این حد از ولتاژ برای آنها تعریف شده مورد استفاده قرار می گیرد.





رگولاتور 7809

این آیسی نیز جهت تثبیت ولتاژ به میزان 9 ولت در مدار مورد استفاده قرار می گیرد.




ترانزیستور 1815

این ترانزیستور از نوع npn است .،در این مدار ترانزیستور 1815 جهت درایو کردن آیسی 4069 (not buffer) با تغذیه 9 ولت مورد استفاده قرار می گیرد.،فعال شدن این ترانزیستور توسط میکروکنترلر انجام می گیرد.






ترانزیستور1015

این ترانزیستور از نوع pnp است.،و بیشتر جهت درایو کردن 7segmentوled مورد استفاده قرار می گیرد.





4069

این آیسی دارای 6 عدد بافر not است.،در این مدار این آیسی جهت درایو کردن سنسور آلتراسونیک در قسمت فرستنده مورد استفاده قرار می گیرد.





خازن

خازنها در مدار جهت حذف جریان dc وعبور جریان متغییر مورد استفاده قرار می گیرد.،همچنین عمل حذف نویز را در مدار نیز انجام می دهند.خازنهای سرامیکی در فرکانسهای بالا کاربرد دارند.،خازنهای مولتی لایر نیز از نوع سرامیک هستند.با این تفاوت که تعداد لایه بیشتری دارند.و در فرکانسهای بالا عملکرد بهتری به خاطر چند لایه بودن از نوع سرامیکی دارند. خازنهای الکترولیتی بیشتر جهت حذف نویز در منابع تغذیه کاربرد دارند و دارای جهت مثبت و منفی هستند.،در هنگام اتصال آنها بر روی برد به جهت مثبت و منفی آنها دقت کنید.






نقشه مدار

در این مدار به نوع خازنها توجه کنید.سه نوع خازن مولتی لایر ، الکترولیت و سرامیکی مورد استفاده قرار گرفته است.همانطور که در نقشه ملاحظه می کنید.،این خازنها با حروف اولشان مشخص هستند.c نمایانگر خازن سرامیکی ، m نمایانگر خازن مو لتی لایر و E نمایانگر خازن الکترولیت است.



نقشه مدار


با توجه به فرمول سرعت،سرعت رابطه مستقیمی با زمان دارد.به طور مثال سرعت نور در دمای صفر درجه سانتی گراد331.5m/s است.،اگر فاصله ما تا دیوار 2m باشد.با احتساب برگشت نور 4m می شود.بنابراین مدت زمان برگشت موج به سنسور گیرنده از رابطه زیر حساب می شود.

X=V*T, T=4/331.5, T=0.01206



تاريخ : پنجشنبه سی ام آذر 1391 | 19:36 | نویسنده : باغبانزاده

مدار نقشه مدار چشمک زن با ترانزیستور


در این مدار با دو مدار چشمک زن ساده یکی با ترانزیستور ودیگری با رگولاتورLM317 آشنا می شوید.در این مدار در واقع شما با دو تایمر ساده آشنا می شوید.

مدار نقشه مدار چشمک زن با ترانزیستور


در این مدار با دو مدار چشمک زن ساده یکی با ترانزیستور ودیگری با رگولاتورLM317 آشنا می شوید.در این مدار در واقع شما با دو تایمر ساده آشنا می شوید.






ادامه مطلب
تاريخ : دوشنبه بیست و هفتم آذر 1391 | 18:48 | نویسنده : باغبانزاده

در اندازه گیری اختلاف فاز، با استفاده از اسیلوسکوپ دو کاناله، دو سیگنال را به دو کانال اعمال می کنیم. روی صفحه اسیلوسکوپشکل موج دو کانال به طور همزمان نشان داده می شوندو با استفاده از شکل موج ها می توان به آسانی اختلاف فاز بین آنها را محاسبه کرد. روش محاسبه اختلاف فاز در روابط زیر آمده است.

به عنوان مثال اختلاف فاز دو سیگنال در شکل زیر برابر است با:

درجه57.14  =6.3 / 360= فاز به ازای هر خانه

درجه114.28=57.14×2= اختلاف فاز دو سیگنال


برچسب‌ها: بدست آوردن اختلاف فاز بین دو فرکانس, فاز

تاريخ : یکشنبه دوازدهم آذر 1391 | 11:8 | نویسنده : باغبانزاده

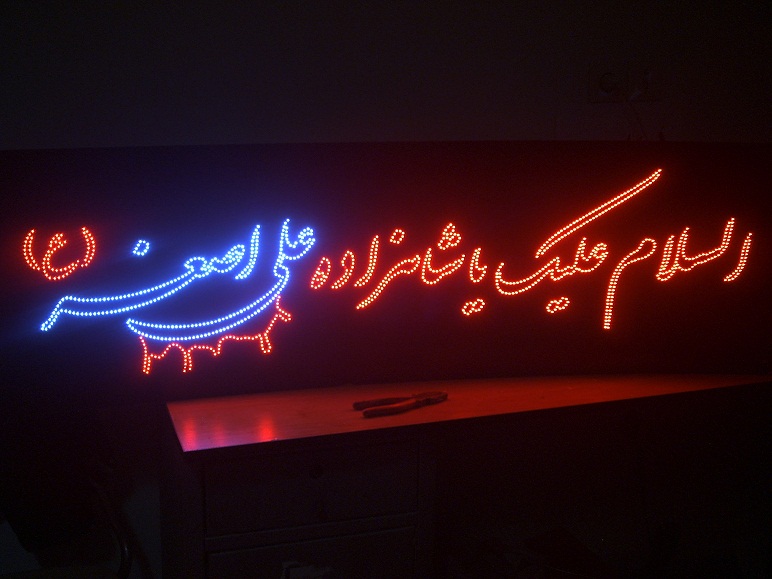

این هم از تابلوی خودم اما هعنوز قطرات باران اونو نچسبوندم




تاريخ : چهارشنبه هفدهم آبان 1391 | 20:50 | نویسنده : باغبانزاده


  • مهندس
  • وبلاگی ها
